建筑幕墙的构造与幕墙构造设计

文章来源:互联网      责任编辑:中北国泰      编辑时间:2020-01-07

导读:单元幕墙或明框幕墙应有泄水孔。有霜冻的地区,应采用室内排水装置;无霜冻的地区,排水装置可设在室外,但应有防风装置。石材幕墙的外表面不宜有排水管

建筑幕墙的构造与幕墙构造设计的防雨水渗漏设计

①幕墙构架的立柱与横梁的截面形式宜按等压原理设计(等压原理是指幕墙接缝内的空气压力与室外空气压力相等时,雨水就失去进入幕墙接缝内主要动力)。

②单元幕墙或明框幕墙应有泄水孔。有霜冻的地区,应采用室内排水装置;无霜冻的地区,排水装置可设在室外,但应有防风装置。石材幕墙的外表面不宜有排水管。

③当采用无硅酮耐候密封胶材料时,幕墙必须有可靠的防风雨措施。

④幕墙开启部分的密封材料,宜采用在长期受压下能保持足够弹性的氯丁橡胶或硅橡胶制品。

幕墙中不同的金属材料接触处,由于不同金属相接触时会产生电化腐蚀,应当在其接触部位设置绝缘垫片以防止腐蚀。除不锈钢外,均应设置耐热的环氧树脂玻璃纤维布或尼龙12垫片。

建筑幕墙的构造与幕墙构造设计

主体结构与幕墙的金属结构之间以及金属构件之间应加设耐热的硬质垫片,建筑幕墙的构造与幕墙构造设计以消除发生相对位移而引起的摩擦噪声。幕墙立柱与横梁之间的连接处应设置柔性垫片,以保证连接处的防水性能。

建筑幕墙的构造与幕墙构造设计

(1)幕墙的金属结构需要和建筑幕墙的构造与幕墙构造设计应设温度变形缝。

(2)有保温要求的玻璃幕墙宜采用中空玻璃。幕墙的保温材料可与金属板、石板结合在一起,但应与主体结构外表面有50mm以上的空气层。

建筑幕墙的构造与幕墙构造设计

(3)上下用钢销支撑的石材幕墙,应在石板的两侧面(或在石板背面的中心区)另外采取安全措施,同时做到维修方便。上下通槽式(或上下短槽式)的石材幕墙,均宜有安全措施,并且做到维修方便,在建筑幕墙的构造与幕墙构造设计起到很重要的角色。

(4)建筑幕墙的构造与幕墙构造设计中的小单元幕墙(由金属副框、各种单块板材,采用金属挂钩与立柱、横梁连接的可拆装的幕墙)的每一块玻璃、金属板、石板构件都是独立的,而且安装和拆卸方便,同时还不影响上下、左右的构件。

(5)单元幕墙(由金属构架、各种板材组成一层楼高单元板块的幕墙)的连接处、吊挂处,其铝合金型材的厚度应通过计算确定,并且不得小于5mm。

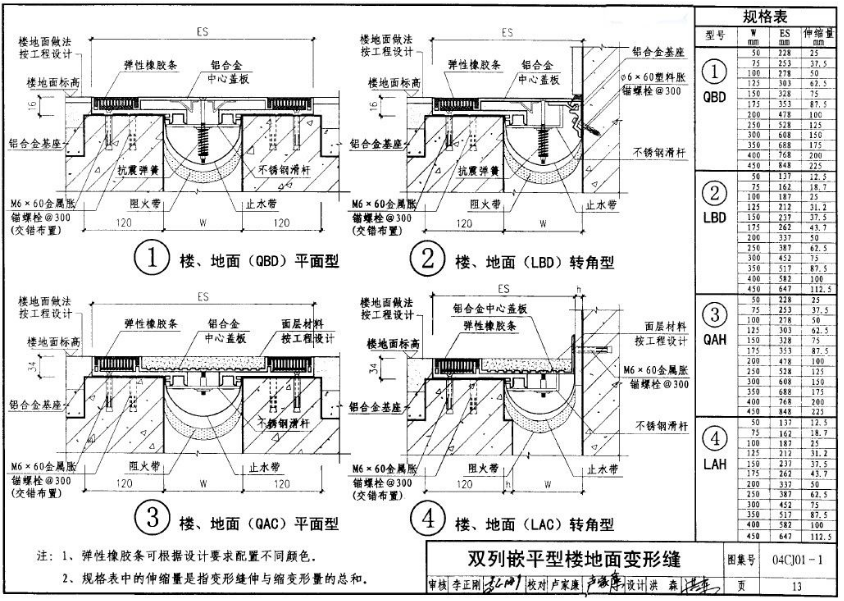

(6)主体结构的伸缩缝、抗震缝、沉降缝等部位的幕墙设计应保证外墙面的功能性和完整性。
