点支式幕墙按支承形式可分为玻璃肋支承式、单管或钢管桁架支承式、索(杆)桁架支承式、索桁架支撑、杆桁架支撑、单索支撑、预应力自平衡桁架支撑、预应力自平衡索桁架支撑八种结构体系。

(1)玻璃肋支承式

点支式玻璃幕墙用玻璃作为受力支承结构，其主要特点是通透性好，构造简单且结构无腐蚀性问题，适用于大堂、大厅及共享空间等。作为受力结构的玻璃肋必须采用夹胶玻璃。

(2)单管或钢管桁架支承式

采用单管或各种桁架结构，如鱼腹桁架、平行弦桁架、三角形桁架等作为受力支承结构。

特点是将钢结构的雄浑构造美和玻璃的“透”完美的结合起来，使该幕墙充满了现代艺术感。

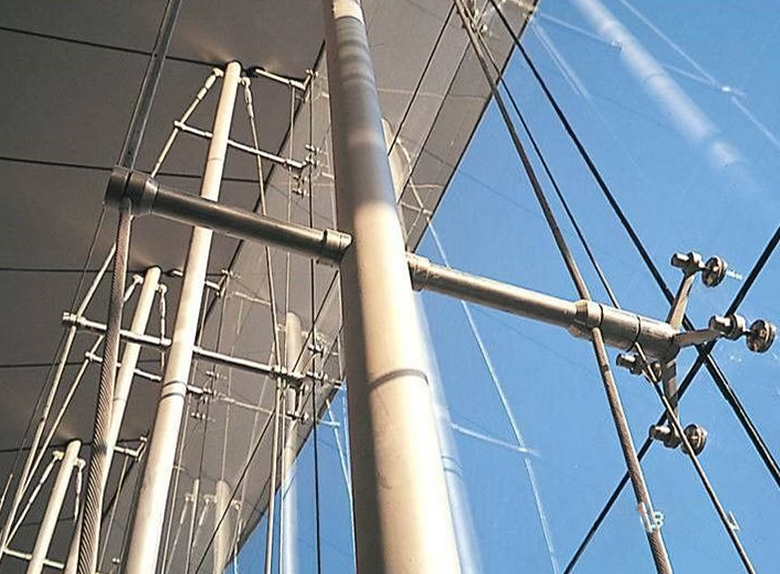

(3)索(杆)桁架支承式

采用钢拉索或钢拉杆(可采用不锈钢或碳钢，由业主方来确定)和悬空连接杆通过合理布置经过预应力张拉形成空间桁架系统作为受力支承结构。其特点是整个结构体系为一柔性体系，受载能力强，轻盈美观，通透性好，技术难度高，是高科技和现代建筑艺术的完美结晶。但是施工难度大，张拉工艺要求复杂，对施工精度要求高。

(4)单索支承式

采用纵横交错的两道索或者只设纵向索作为受力支承结构。

其特点是轻盈通透，拉索与玻璃胶缝在视觉上相重合，大大提高了可视面积，并且在施工方面也较拉索桁架容易。

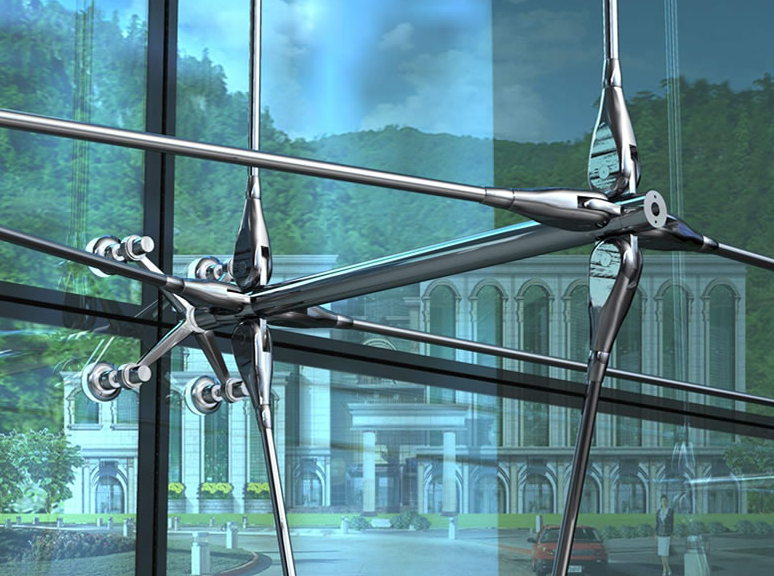

(5)预应力自平衡索桁架支承式点支式玻璃幕墙

预应力自平衡索桁架是一种由中间压杆(钢管)、辅助横杆和呈抛物线形状布置的索组成：索的预应力通过两端连接由主压杆承担，预应力不会传给主体结构，在桁架内部形成力的平衡，在承受正负风压时，它相当于一个两端简支桁架的结构功能。

(6)组合式支承式

采用钢结构、拉索、拉杆等相互组合作为受力结构。其特点是取各种结构的优点从而形成一个新的结构体系，无论从通透性还是从建筑美学上都完美无缺。但是这种结构设计和结构计算非常复杂，施工也有一定的难度。
